Точение резьбы
Резец резьбовой TCER2525M16-CA
Основные размеры
Технические характеристики
Срок поставки от 6 недель
Технические характеристики
Интерфейс со стороны станка
Прямоугольный хвостовик
Тип закрепления пластин
D
Исполнение
R
Подвод СОЖ
Да
Пластина
MMT16ER100ISO-S
Функциональная длина (LF)
150
Функциональная ширина (WF)
31.5
Высота хвостовика (H)
25
Ширина хвостовика (B)
25
Высота режущей кромки (HF)
50
Вылет (LH)
27
![Изображение "Технические характеристики"](/upload/iblock/661/wpmm9s63j6ppcj1bp7fzxf92s4cporoz.jpg)
Серия
Резец резьбовой TCER2525M16-CA
![Винт крепежный](/upload/resize_cache/medialibrary/5ee/500_500_1/21yr7nrzxlovesmpfw8kpttq95jfp45p.png)
Винт крепежный
![Пластина опорная T](/upload/resize_cache/medialibrary/404/500_500_1/yhnewmf59i3ypc88tz398gjfbvf95tnz.png)

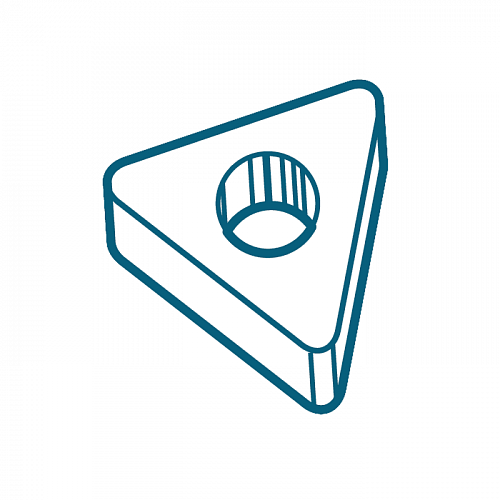

Пластина опорная T
![Прижим](/upload/resize_cache/medialibrary/d50/500_500_1/vfllr6bdpv5d2qlmydt4swm30wqwvn04.png)

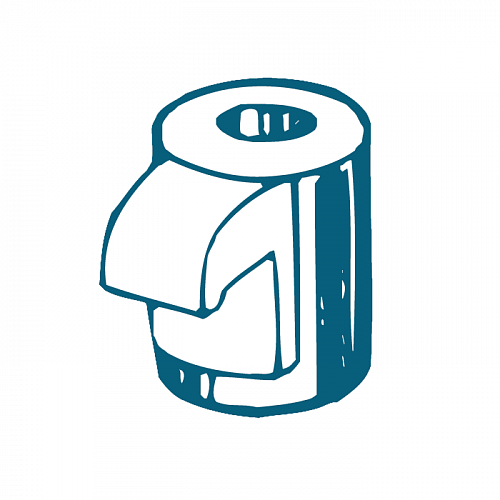

Прижим
![Винт крепежный](/upload/resize_cache/medialibrary/689/500_500_1/1hd0x3d4hapa1yp6c3omn1vg9bjetlt3.png)

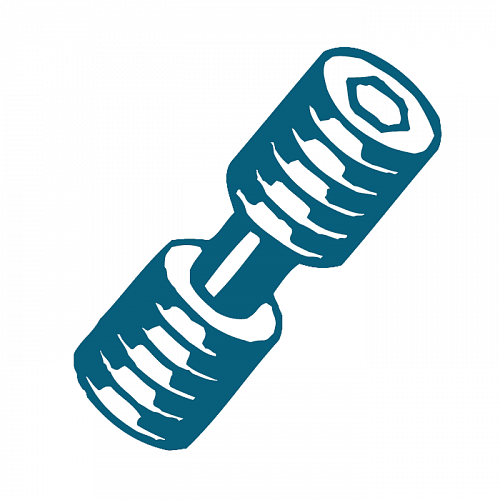

Винт крепежный
- При смене пластин необходимо следить за чистотой посадочного места. Наличие на опорной поверхности грязи может привести к значительному биению конкретного зуба инструмента, к преждевременному износу опорных поверхностей или поломке самой пластины.
- Перед закреплением пластины винтом необходимо позиционировать ее в гнезде и придерживать все время закрепления. Неточное или грубое позиционирование СМП в гнезде может привести к ее поломке.
- Следует помнить, что опорные поверхности гнезд имеют твердость значительно меньшую, чем твердосплавные СМП и эта разница приводит в процессе эксплуатации к износу гнезд. Следите за изменением биения по зубьям, изменение значений данного показателя должно повлечь за собой решение о замене инструмента или дальнейшей работе до показателя определенного как критический.
![Рекомендации по работе Фото](/upload/iblock/da9/j0g3rez7uveoebiphnoqvihsjg0yie56.png)
- Применяйте графитовую смазку для обработки резьбовых соединений инструмента. Это обезопасит вас от выхода резьб из строя.
- Ключ с контролируемым моментом затягивания позволит Вам надежно закрепить пластину, при этом не превысим нагрузку на винт и саму СМП.
- Каждое резьбовое соединение имеет ресурс циклов закрепления. Особенно это важно для резьб малых размеров. Помните этот момент при эксплуатации сборного инструмента.
![Рекомендации по работе Фото](/upload/medialibrary/dfb/xlp38bi03g3hb4fvbd4lvgzyvemq6gf2.png)
Серия
Резец резьбовой TCER2525M16-CA
![Винт крепежный](/upload/resize_cache/medialibrary/5ee/500_500_1/21yr7nrzxlovesmpfw8kpttq95jfp45p.png)
Винт крепежный
![Пластина опорная T](/upload/resize_cache/medialibrary/404/500_500_1/yhnewmf59i3ypc88tz398gjfbvf95tnz.png)
Пластина опорная T
![Прижим](/upload/resize_cache/medialibrary/d50/500_500_1/vfllr6bdpv5d2qlmydt4swm30wqwvn04.png)
Прижим
![Винт крепежный](/upload/resize_cache/medialibrary/689/500_500_1/1hd0x3d4hapa1yp6c3omn1vg9bjetlt3.png)
Винт крепежный
- При смене пластин необходимо следить за чистотой посадочного места. Наличие на опорной поверхности грязи может привести к значительному биению конкретного зуба инструмента, к преждевременному износу опорных поверхностей или поломке самой пластины.
- Перед закреплением пластины винтом необходимо позиционировать ее в гнезде и придерживать все время закрепления. Неточное или грубое позиционирование СМП в гнезде может привести к ее поломке.
- Следует помнить, что опорные поверхности гнезд имеют твердость значительно меньшую, чем твердосплавные СМП и эта разница приводит в процессе эксплуатации к износу гнезд. Следите за изменением биения по зубьям, изменение значений данного показателя должно повлечь за собой решение о замене инструмента или дальнейшей работе до показателя определенного как критический.
![](/upload/iblock/da9/j0g3rez7uveoebiphnoqvihsjg0yie56.png)
- Применяйте графитовую смазку для обработки резьбовых соединений инструмента. Это обезопасит вас от выхода резьб из строя.
- Ключ с контролируемым моментом затягивания позволит Вам надежно закрепить пластину, при этом не превысим нагрузку на винт и саму СМП.
- Каждое резьбовое соединение имеет ресурс циклов закрепления. Особенно это важно для резьб малых размеров. Помните этот момент при эксплуатации сборного инструмента.
![](/upload/medialibrary/dfb/xlp38bi03g3hb4fvbd4lvgzyvemq6gf2.png)
