Резец для наружного точения PCLNR 3232X19-200433
Основные размеры
Технические характеристики
Главный угол в плане (KAPR)
95 °
Срок поставки от 6 недель
Технические характеристики
Главный угол в плане (KAPR)
95
Передний угол (GAMO)
-6
Интерфейс со стороны станка
Прямоугольный хвостовик
Тип закрепления пластин
P
Исполнение
R
Подвод СОЖ
Нет
Пластина
CNMG1906**
Функциональная длина (LF)
170
Функциональная ширина (WF)
40
Высота хвостовика (H)
32
Ширина хвостовика (B)
32
Высота режущей кромки (HF)
32
Вылет (LH)
37
![Изображение "Технические характеристики"](/upload/iblock/415/akyr72z34etkgs3odzztk0zouk0dyyui.jpg)
Серия
Резец для наружного точения PCLNR 3232X19-200433
![Винт крепежный](/upload/resize_cache/medialibrary/689/500_500_1/1hd0x3d4hapa1yp6c3omn1vg9bjetlt3.png)
Винт крепежный
![Прихват](/upload/resize_cache/medialibrary/281/500_500_1/siwsjnsmb1t51vom8z2qrbnr0fr4c5pa.png)
Прихват
![Пластина опорная C](/upload/resize_cache/medialibrary/015/500_500_1/mma46ydcp1032i250pdoosodoflrr9ks.png)

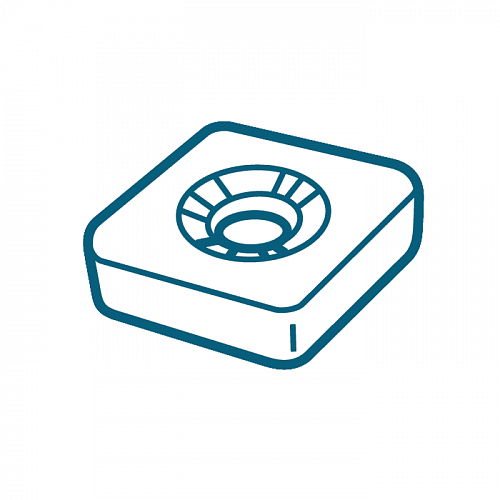

Пластина опорная C
![Ключ HEX](/upload/resize_cache/medialibrary/5a5/500_500_1/y3z1itcvau36rjx5hd2zzexgsp7m0gdd.png)
Ключ HEX
- При смене пластин необходимо следить за чистотой посадочного места. Наличие на опорной поверхности грязи может привести к значительному биению конкретного зуба инструмента, к преждевременному износу опорных поверхностей или поломке самой пластины.
- Перед закреплением пластины винтом необходимо позиционировать ее в гнезде и придерживать все время закрепления. Неточное или грубое позиционирование СМП в гнезде может привести к ее поломке.
- Следует помнить, что опорные поверхности гнезд имеют твердость значительно меньшую, чем твердосплавные СМП и эта разница приводит в процессе эксплуатации к износу гнезд. Следите за изменением биения по зубьям, изменение значений данного показателя должно повлечь за собой решение о замене инструмента или дальнейшей работе до показателя определенного как критический.
![Рекомендации по работе Фото](/upload/iblock/da9/j0g3rez7uveoebiphnoqvihsjg0yie56.png)
- Применяйте графитовую смазку для обработки резьбовых соединений инструмента. Это обезопасит вас от выхода резьб из строя.
- Ключ с контролируемым моментом затягивания позволит Вам надежно закрепить пластину, при этом не превысим нагрузку на винт и саму СМП.
- Каждое резьбовое соединение имеет ресурс циклов закрепления. Особенно это важно для резьб малых размеров. Помните этот момент при эксплуатации сборного инструмента.
![Рекомендации по работе Фото](/upload/medialibrary/dfb/xlp38bi03g3hb4fvbd4lvgzyvemq6gf2.png)
Серия
Резец для наружного точения PCLNR 3232X19-200433
![Винт крепежный](/upload/resize_cache/medialibrary/689/500_500_1/1hd0x3d4hapa1yp6c3omn1vg9bjetlt3.png)
Винт крепежный
![Прихват](/upload/resize_cache/medialibrary/281/500_500_1/siwsjnsmb1t51vom8z2qrbnr0fr4c5pa.png)
Прихват
![Пластина опорная C](/upload/resize_cache/medialibrary/015/500_500_1/mma46ydcp1032i250pdoosodoflrr9ks.png)
Пластина опорная C
![Ключ HEX](/upload/resize_cache/medialibrary/5a5/500_500_1/y3z1itcvau36rjx5hd2zzexgsp7m0gdd.png)
Ключ HEX
- При смене пластин необходимо следить за чистотой посадочного места. Наличие на опорной поверхности грязи может привести к значительному биению конкретного зуба инструмента, к преждевременному износу опорных поверхностей или поломке самой пластины.
- Перед закреплением пластины винтом необходимо позиционировать ее в гнезде и придерживать все время закрепления. Неточное или грубое позиционирование СМП в гнезде может привести к ее поломке.
- Следует помнить, что опорные поверхности гнезд имеют твердость значительно меньшую, чем твердосплавные СМП и эта разница приводит в процессе эксплуатации к износу гнезд. Следите за изменением биения по зубьям, изменение значений данного показателя должно повлечь за собой решение о замене инструмента или дальнейшей работе до показателя определенного как критический.
![](/upload/iblock/da9/j0g3rez7uveoebiphnoqvihsjg0yie56.png)
- Применяйте графитовую смазку для обработки резьбовых соединений инструмента. Это обезопасит вас от выхода резьб из строя.
- Ключ с контролируемым моментом затягивания позволит Вам надежно закрепить пластину, при этом не превысим нагрузку на винт и саму СМП.
- Каждое резьбовое соединение имеет ресурс циклов закрепления. Особенно это важно для резьб малых размеров. Помните этот момент при эксплуатации сборного инструмента.
![](/upload/medialibrary/dfb/xlp38bi03g3hb4fvbd4lvgzyvemq6gf2.png)
